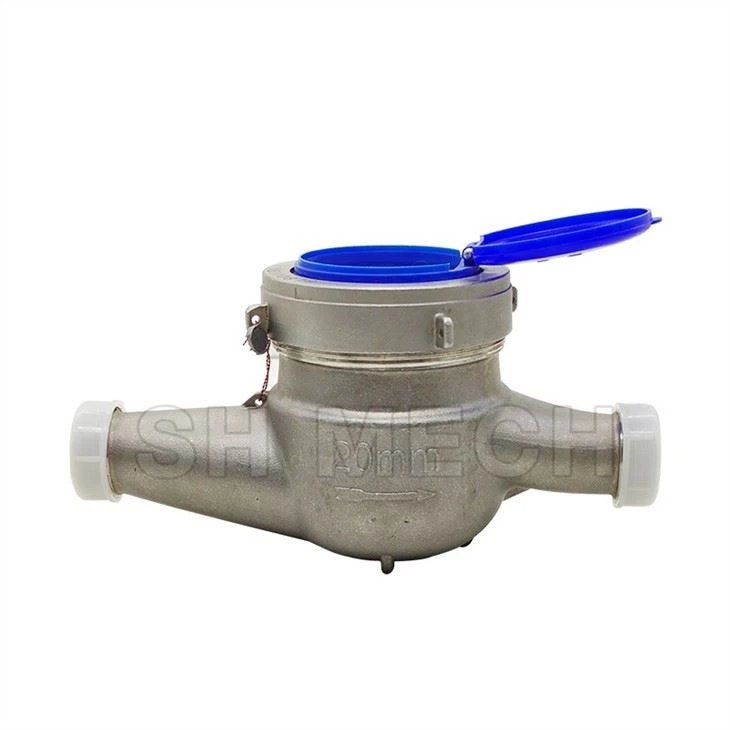

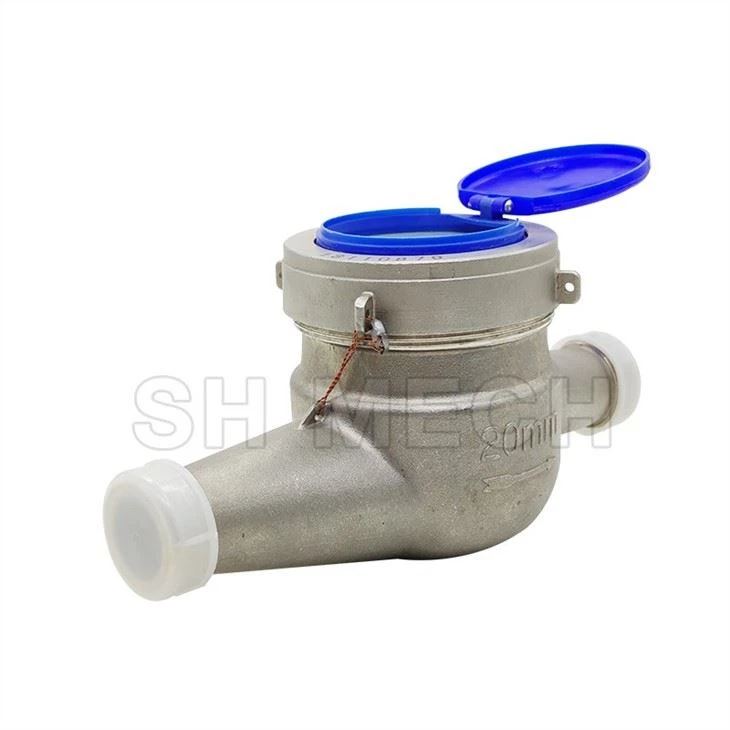

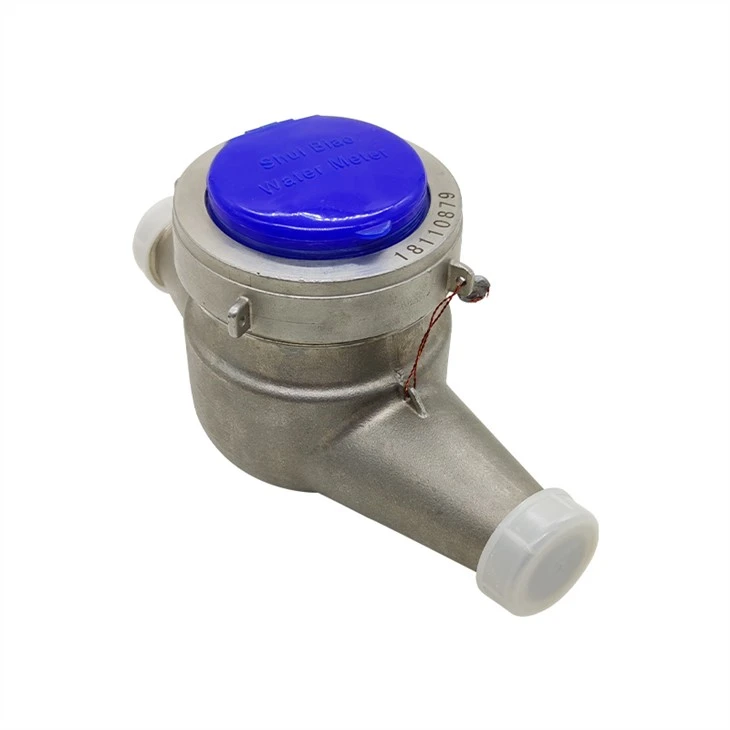

TIP MULTI-JET
Contoare de apă din corp din oțel inoxidabil cu cadran uscat
Aplicație
Măsurarea volumului de apă rece (caldă) care trece prin conductă. Contorul de apă este utilizat pentru locuințe, comerciale, municipalități, conducte
Caracteristici
·Acționare magnetică, rezistență mai mică la transmisie.
·Scut magnetic, pentru protectia campului magnetic extern.
· Registrul uscat sigilat asigură o citire clară de lungă durată.
·Dispozitiv de reglare extern.
Accesorii: cuplaj 2 buc, piulițe de cuplare 2 buc și șaibe 2 buc.
· Cu mare precizie
·Pentru utilizare orizontală
·Accesoriile includ sita, piston rotativ, Widget de conectare, fiting conector
Caracteristici opționale
·Inregistrare tip sigilat: Tip uscat; Tip semi-uscat; Tip super-uscat.
·Precizie: R=80 ; 100; 125; 160;clasa b;clasa c.
·Dimensiune: 15~50mm.
·Apă rece.
· Supapă antiretur.
·Opțiune comutator Reed.
·La cerere sunt disponibile mai multe lungimi și conexiuni.
·Tip de capăt de filet: BSP / NPT.
· Materiale:Oțel inoxidabil
·Bpresiune de lucru rass: PN16 (16 bar)
· Furnizați ieșire de impuls/modbus rs485/telecomandă cu fir/divizor de impulsuri/afișaj de citire a impulsurilor
Eroare maximă permisă
·În zona inferioară de la qmin inclusiv până la dar excluzând qt este ±5 la sută.
·În zona superioară de la qt inclusiv până la qs inclusiv este ±2 la sută; ±3 la sută pentru contorul de apă caldă.
Conformitatea cu standardele
Datele tehnice sunt conforme cu standardul internațional ISO 4064.
Conditii de lucru
·Temperatura apei: 0.1 grade ~50 grade pentru contorul de apă rece.
·Presiunea apei: mai mică sau egală cu 1,6Mpa (16 bar).
Dimensiunea și greutatea totală
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Dimensiune (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lungime (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Lățime (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Înălțime (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Firul de conectare D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Capătul flanșei |
| Greutate (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Date tehnice
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Dimensiune (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Citire max.(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Citire min.(litri) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Presiune max.(bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pierdere de presiune | 63 | ||||||
| Temperatura maximă | T=50/90 | ||||||
| Opțiune de ieșire a impulsurilor | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Opțiune de ieșire a impulsurilor
| Poziția magnetului | Litru/Puls |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
garanție
Toate contoarele vor fi garantate împotriva defectelor de manoperă și materiale pentru o perioadă de un (1) an de la data acceptării. Contoarele defecte sau piesele descoperite în această perioadă vor fi înlocuite fără taxă la returnarea la SHMETERS
