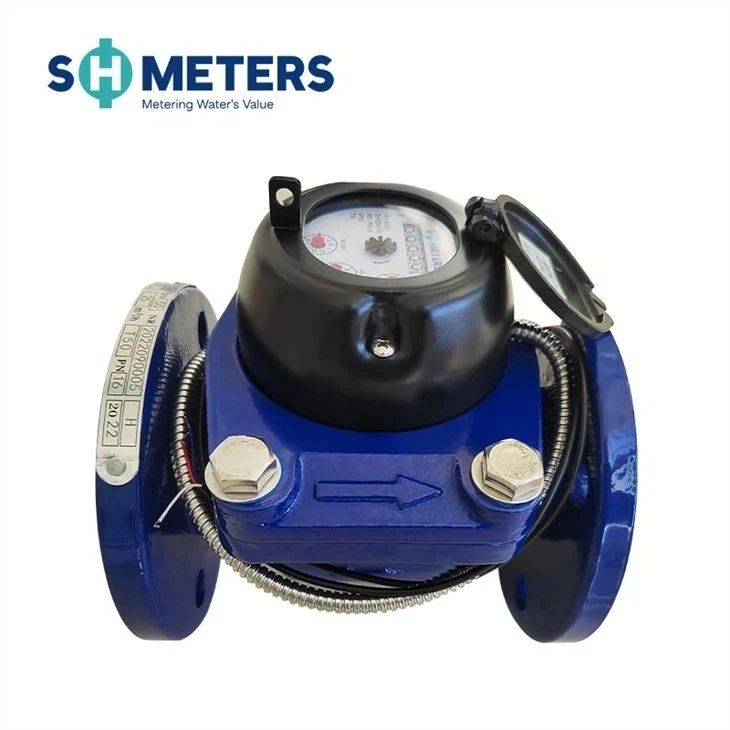

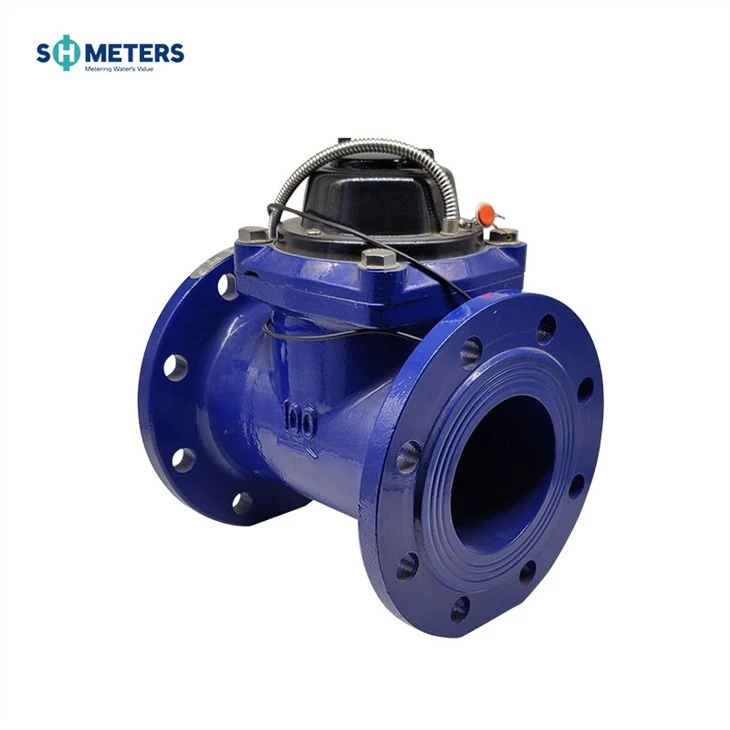

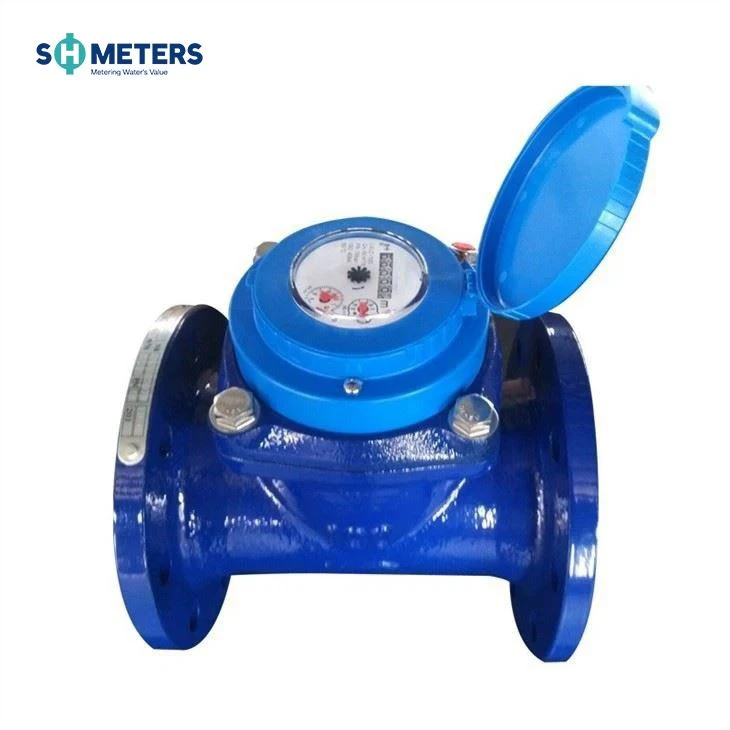

LXXG(R)-50~300(mm)
Irigare Roată orizontală cu palete, contor de apă rece (caldă) cu cadran uscat
Aplicație
Măsurarea volumului de apă rece (caldă) care trece prin conductă. apometrul este folosit pentru irigații, municipii etc.
Caracteristici
· Structura elementului detașabil, instalare și întreținere ușoară
·Dry-dial, unitate magnetică
· Capacitate mare de curgere, pierderi mici de presiune
· Rezistă la zgomot de apă și la poluare
· Registrul sigilat în vid asigură ca cadranul să nu fie condens și să mențină citirea clară într-un serviciu pe termen lung
· Materiale de înaltă calitate selectate pentru caracteristici stabile și fiabile
· Datele tehnice sunt conforme cu standardul internațional ISO 4064/ISO9100
· Cu mare precizie
·Accesoriile produsului includ conectori, filtre, accesorii de conectare, accesorii pentru țevi, Flanșă, filtru
Caracteristici opționale
·Registrul din plastic, registrul din cupru și registrul din sticlă plină
·Precizie: R=25/20/50
·Dimensiune: DN50-DN300
·Apa rece/calda
·Opțiune comutator Reed
· Standardul de flanșă poate fi ales
· Rotirea la 360 de grade poate fi aleasă
· Fontă, fontă ductilă, oțel inoxidabil, corpul GG25, GGG50, SS304, SS316 poate fi ales
·Presiune de lucru: PN16/25
· Oferă ieșire de impuls
Conditii de lucru
·Temperatura apei: {{0}},1 grade ~50 grade (0,1 grade ~90 grade pentru contorul de apă caldă)
·Presiunea apei: mai mică sau egală cu 1.0Mpa (1,6MPa la cerere)
Erori maxime permise
·În zona inferioară de la qmin inclusiv până la dar excluzând qt este ±5 la sută
·În zona superioară de la qt inclusiv până la qs inclusiv este ±2% (±3% pentru contorul de apă caldă)
Dimensiuni
| Tip | mărimea | Lungime | Înălţime | Flanșă de conectare | ||
| mm | D1 Diametrul exterior | Diametrul cercului șuruburilor D2 | Șuruburi de conectare (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1,6Mpa) | ||||
NOTĂ: Dimensiunea flanșei este conformă cu standardul ISO7005-1:1988. Standardul de flanșă poate fi personalizat. Se acceptă și comandă pentru produse cu cerințe speciale
Poziția pulsului
| mărimea | Poziția pulsului |
| DN50-200 | 100/1000L/Impuls |
| DN250-DN300 | 1000L/puls |
Curba de pierdere a presiunii
Specificația tehnicii fluxului
| Debitul nominal | Debit maxim Q4 | Flux permanent Q3 | Q3/Q1 | Q2/Q1 | Flux de tranziție Q2 | Debitul minim Q1 | Lectură minimă | Lectură maximă | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Descrierea funcționării sistemului cu două comutatoare lamelă
Vă rugăm să vedeți diagrama sistemului cu două comutatoare cu lame de mai jos, cele două comutatoare cu lame vor fi acționate „ON” SAU „OPRIT” de către magnetul montat pe indicator sau roată dințată în timpul funcționării acestuia pe registru, dar niciodată „ON” la în același timp, cu excepția cazului în care magnetul ieșit atacă.
Cele două comutatoare cu lame acționează două „ON” și două „OFF” într-o rundă a indicatorului sau angrenajul înseamnă o ieșire de semnal, acest principiu previne pierderea sau supranumărarea semnalului de ieșire din cauza comutatoarelor care funcționează sau vibrează conducta, deci asigură fiabilitatea semnalului de ieșire.
garanție
Toate contoarele vor fi garantate împotriva defectelor de manoperă și materiale pentru o perioadă de un (1) an de la data acceptării. Contoarele defecte sau piesele descoperite în această perioadă vor fi înlocuite fără taxă la returnarea la SHMETERS.
