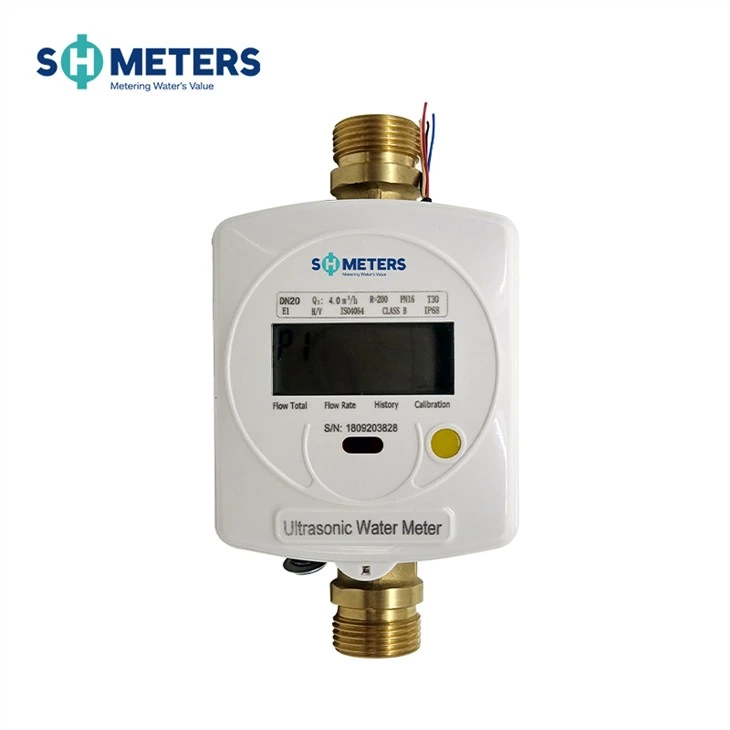

Descriere produs

Fără piese în mișcare, precizie ridicată pentru mulți ani. Fără componente în mișcare în senzorul de debit, evitați abraziunea pe termen lung a pieselor mecanice care poate duce la măsurarea inexactă și defectarea contorului. Un astfel de design este, de asemenea, rezistent la impurități, prin urmare nicio inspecție și întreținere nu sunt gratuite.

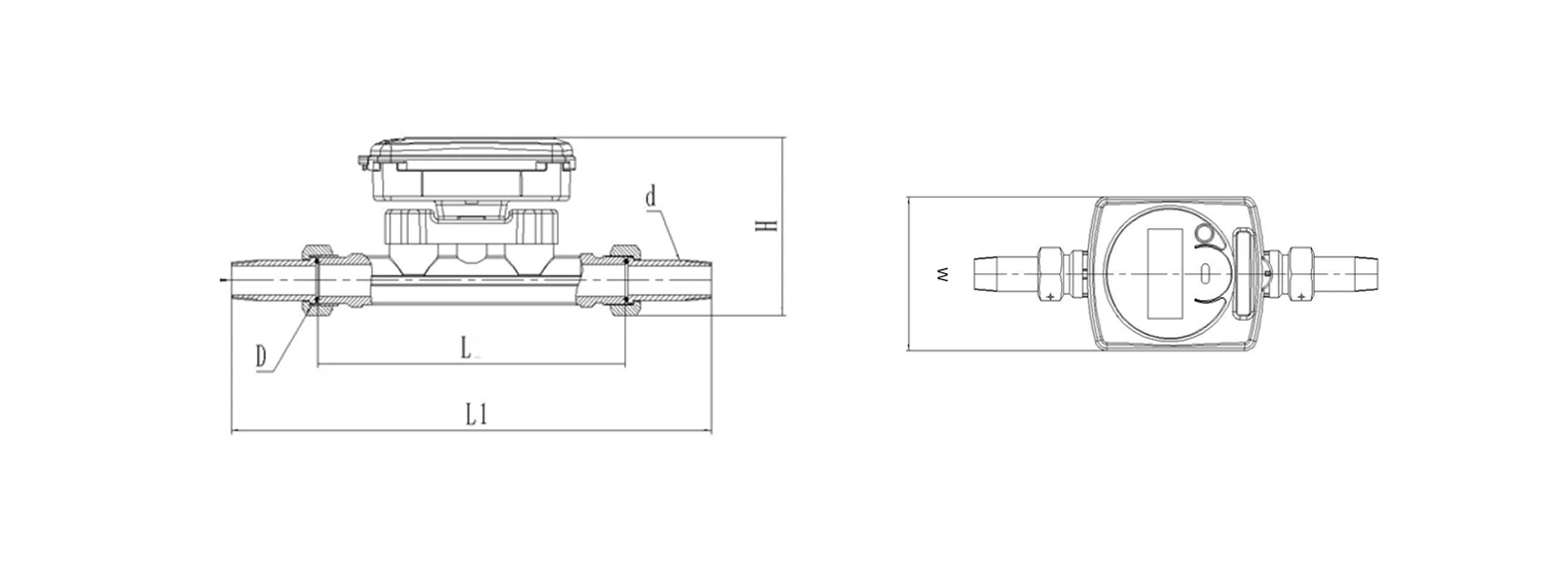

Desenul cotei conturului

Diametrul nominal	Lungimea L	Lungimea L1	Latimea B	H mare	Fir de conectare
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

parametrul tehnic

Diametru nominal (mm)	15	20	25	32	40
Debit de suprasarcină Q4 (m/h)	3.125	5	7.875	12.5	20
Debit permanent Q3 (m3/h)	2.5	4	6.3	10	16
Debit de tranziție Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Debit minim Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Debit de pornire (m3/h)	0.005	0.005	0.008	0.01	0.015
Debit maxim	999999.999
Domeniul de măsurare	Q3/Q1, R200/(R250 personalizabil)
Clasa de precizie	Clasa 2
Clasa de pierdere de presiune	Mai mic sau egal cu 0,04 MPa
Presiunea de lucru	1,6 MPa
Clasa de temperatură	T30/T50
Interval de temperatură	(5~55) grade
Temperatura de depozitare	-20~60 de grade
Clasa de mediu	Clasa B
Clasa electromagnetica	E1
Alimentare electrică	Baterie cu litiu încorporată DC 3,6 V
Durata de viață a bateriei	8-10 ani
Capacitatea bateriei	8500mAh
Consumul de energie	10μA
Poziția de instalare	Orice unghi
Afişa	LCD, 8 cifre caractere suplimentare
Pasul de instalare	U10/D5
Interfață de comunicare	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Clasa de protectie	IP68

Principiul de lucru

Contorul de apă cu ultrasunete este un nou tip de contor de apă care poate detecta diferența de timp cauzată de schimbarea vitezei atunci când fasciculul cu ultrasunete se propagă în apă în amonte și în aval, analizează și se ocupă de debitul de apă și apoi calculează debitul. de apă mai departe.
