Descriere produs

product-1580-670

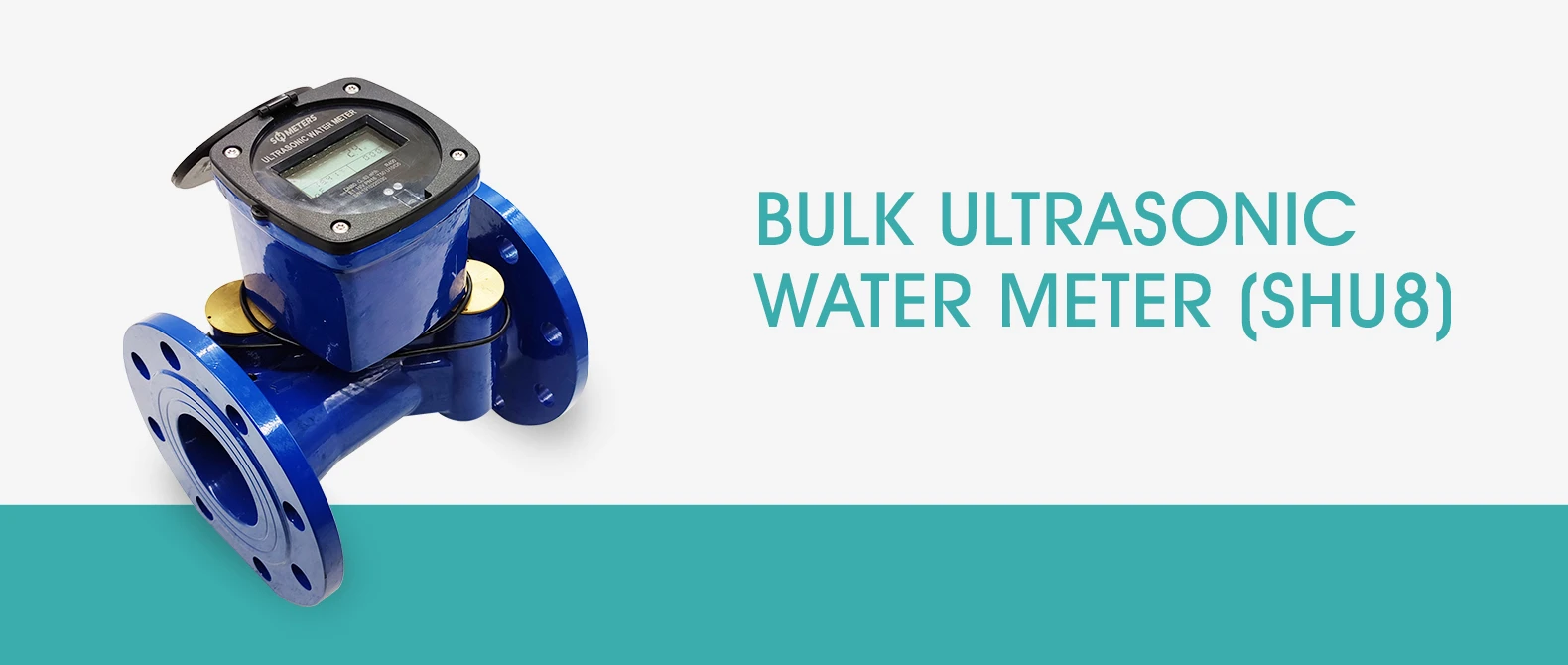

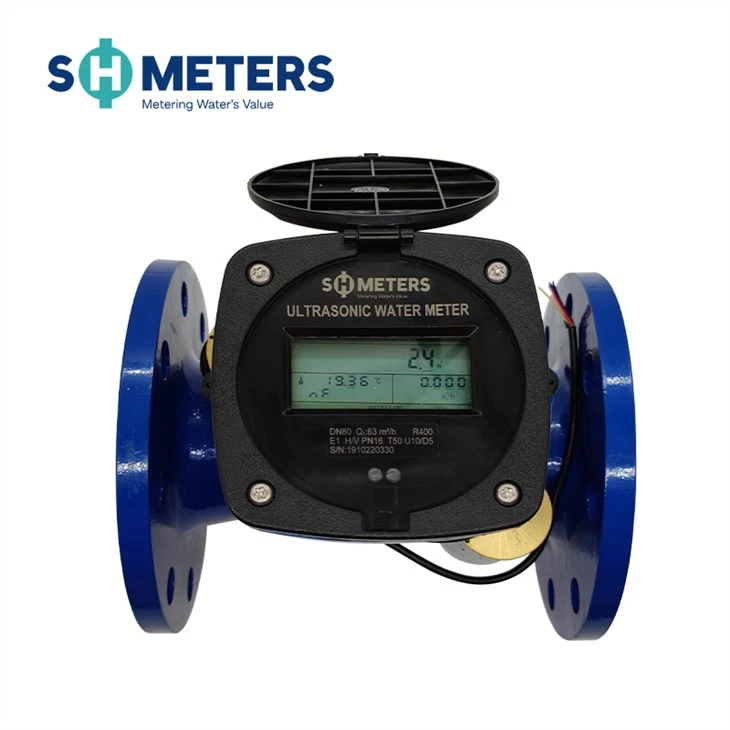

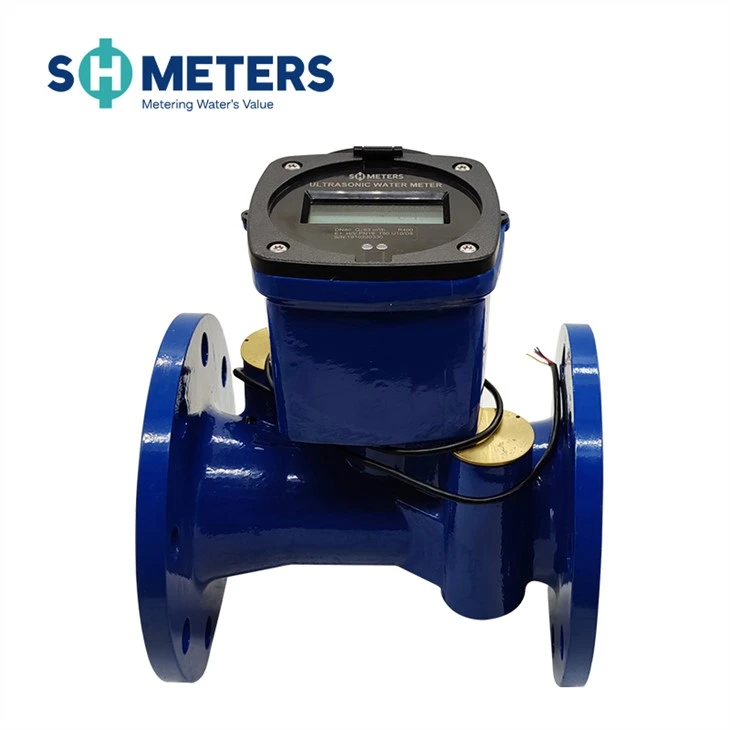

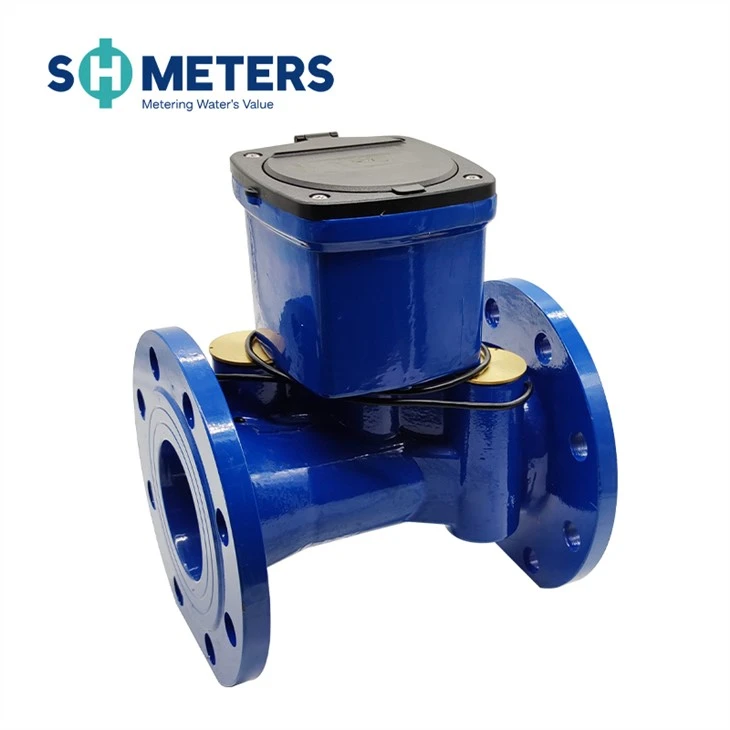

Este un instrument de măsurare pentru a măsura, înregistra și afișa continuu volumul de apă care curge prin senzor prin utilizarea metodei diferențelor de timp cu ultrasunete. Vă rugăm să citiți cu atenție acest manual înainte de utilizare, pentru a-l utiliza la maximum și pentru a evita pierderile inutile.

caracteristicile produsului

▲ Neafectat de impurități, substanțe chimice și materiale magnetice din mediu;

▲ Debit scăzut de pornire (33L/h), capabil să măsoare cu precizie debitul;

▲ Frecvență mare de măsurare;

▲ Debitul poate fi de până la 100L/h;

▲Interval dinamic (Q3/Q1) până la 250:1;

▲ Instalat în orice poziție de instalare;

▲ Contorizare bidirecțională;

▲ Afișarea codurilor de eroare și alarmă;

▲ Alimentare cu baterie opțională;

▲ Material fontă ductilă;

▲ Fără piese în mișcare, precizie ridicată și ani de viață. Senzorul de debit nu are părți în mișcare, evitând defecțiunile de instrumentare ale pieselor mecanice care pot duce la măsurători inexacte din cauza uzurii pe termen lung. Designul este, de asemenea, rezistent la impurități, făcându-l fără inspecție și întreținere;

▲ Cădere de presiune scăzută;

▲ Clasa de protecție IP68 se poate adapta la o varietate de medii dure de instalare;

▲ Suportă comunicații RS485, ieșire în impuls, GPRS, NB-IOT, LoraWan și alte metode de transmitere a datelor.

parametrul tehnic

Diametru nominal (mm)	50	65	80	100	125	150	200	250	300
Debit maxim Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Debitul nominal Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Debit de tranziție Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Debit min Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Debit de pornire (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Debit maxim	9999999.9
Flux invers	9999999.9
Domeniul de măsurare	Q3/Q1, R250 (R400 personalizabil)
Clasa de precizie	Clasa B
Clasa de pierdere de presiune	Mai mic sau egal cu 0,063 MPa
Presiunea de lucru	1,6 MPa
Clasa de temperatură	T30
Interval de temperatură	(5~55) grade
Clasa de mediu	În interior, clasa B
Clasa electromagnetica	E1 (Rezidențial, Comercial, Industrial)
Alimentare electrică	Baterie cu litiu încorporată DC 3,6 V
Durata de viață a bateriei	＞ 10 ani
Poziția de instalare	Orice unghi
Afişa	LCD, 8 cifre + caractere suplimentare
Clasa de sensibilitate a profilului de curgere	U10/D5
Interfață de comunicare	RS485 Modbus/Ieșire impuls/GPRS/NB-IOT/Lorawan
Clasa de protectie	IP68
Temperatura de depozitare tolerabila	-20~60 de grade
Putere statică	10μA
Consumul de energie de operare	45μA

principiul de lucru

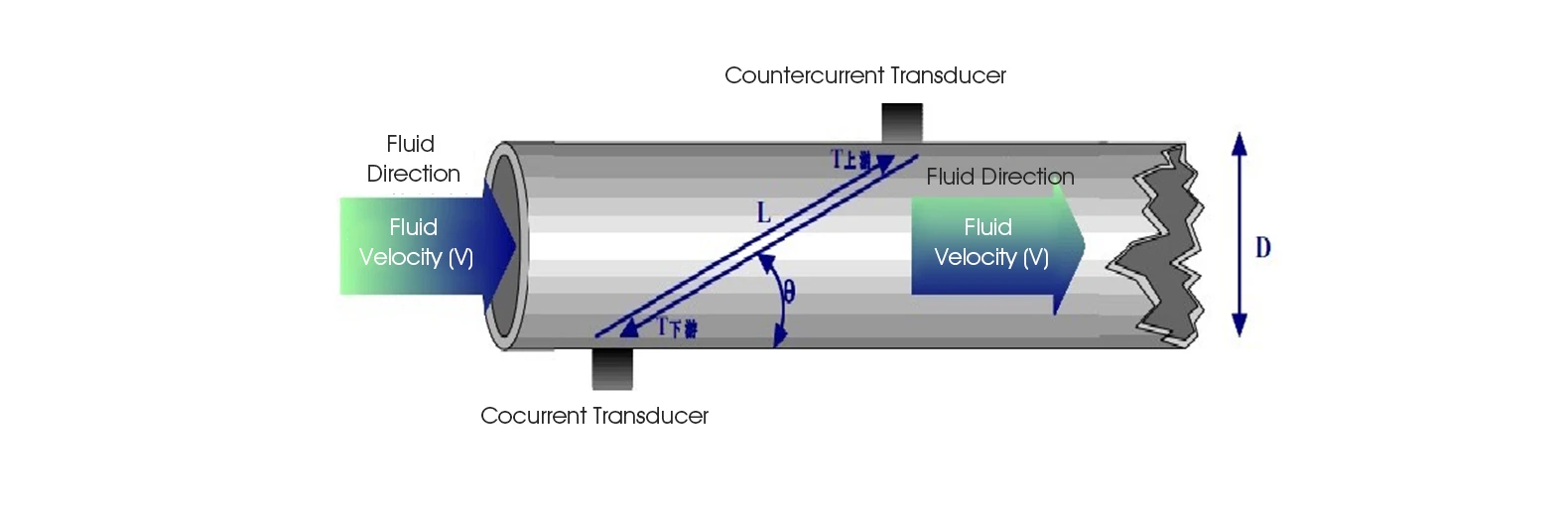

Contorul de apă cu ultrasunete este un nou tip de contor de apă care poate detecta diferența de timp cauzată de schimbarea vitezei atunci când fasciculul cu ultrasunete se propagă în apă în amonte și în aval, analizează și se ocupă de debitul de apă și apoi calculează debitul. de apă mai departe.
